Система Phoenix NET

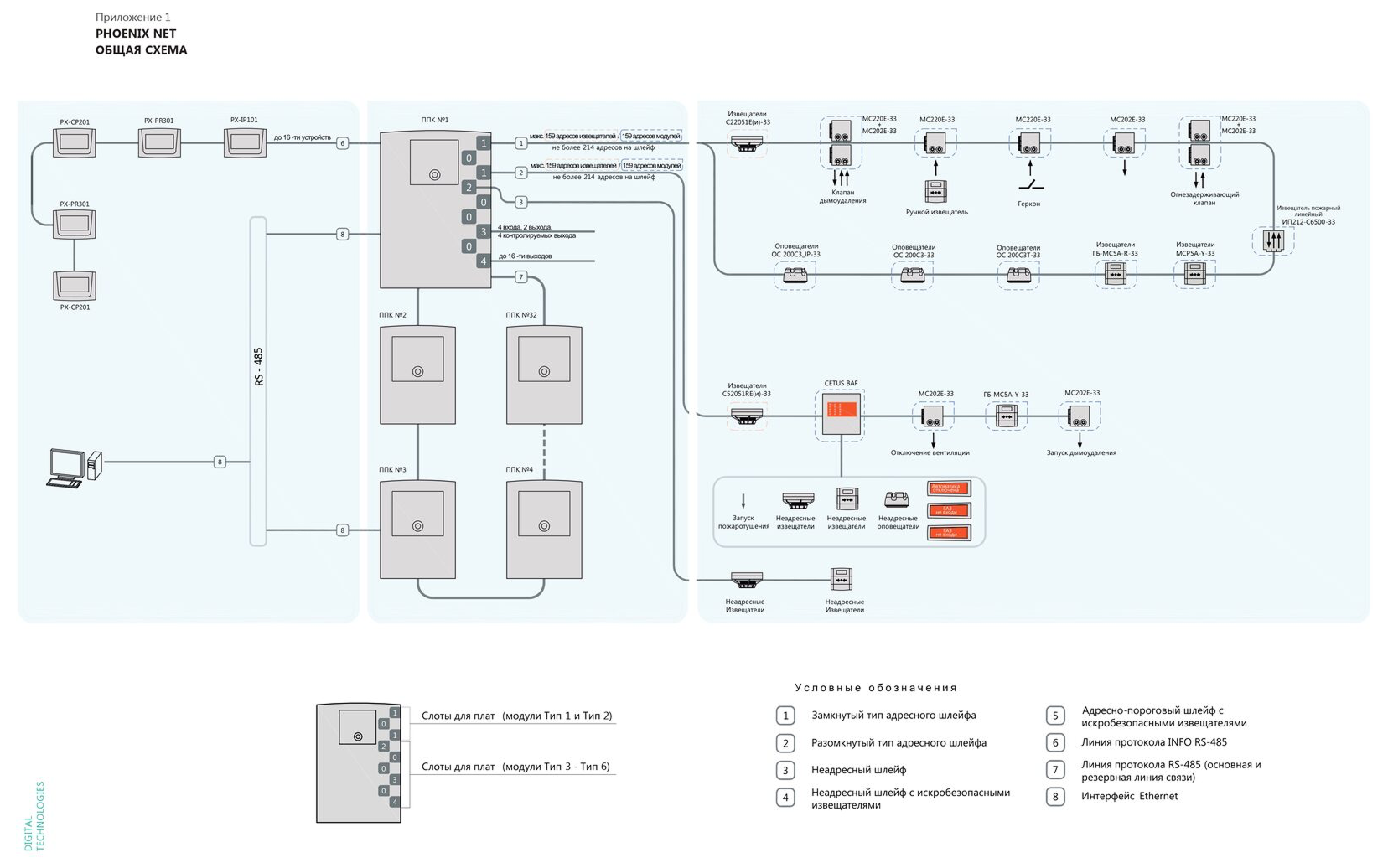

Система автоматической пожарной сигнализации Phoenix NET предназначена для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления и оповещения.
Система позволяет проводить опрос устройств кольцевых шлейфов, принятие решения о наличии возгорания в контролируемой зоне, контроль исправности всех компонентов ППКП (Прибора приёмно-контрольного пожарного) и системы периферийных устройств, управление выходными контактами, выполнение автоматических алгоритмов, отображение событий в системе пожарной сигнализации состояния пожарных зон и разделов, состояния входов и выходов, назначенных в системе пожарной сигнализации, взаимодействие с ППКП объединенными в общую сеть, передача данных в СКАДА систему.
Система позволяет проводить опрос устройств кольцевых шлейфов, принятие решения о наличии возгорания в контролируемой зоне, контроль исправности всех компонентов ППКП (Прибора приёмно-контрольного пожарного) и системы периферийных устройств, управление выходными контактами, выполнение автоматических алгоритмов, отображение событий в системе пожарной сигнализации состояния пожарных зон и разделов, состояния входов и выходов, назначенных в системе пожарной сигнализации, взаимодействие с ППКП объединенными в общую сеть, передача данных в СКАДА систему.
ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ПОЖАРНЫЙ
PX-1ХХХ .YYYYY-A
Прибор приёмно-контрольный пожарный - техническое средство, предназначенное для приема сигналов от пожарных извещателей, осуществления контроля целостности шлейфа пожарной сигнализации, световой индикации и звуковой сигнализации событий, формирования стартового импульса запуска прибора управления пожарного.
| 214 адресных устройств в шлейфе: | максимально 159 извещателей/159 адресных модулей | |
| Количество адресов на панель: | максимально 1712 адресов | |
| 2 контролируемых входа: | неисправность оборудования, передача сигнала пожарной тревоги или иные функции | |
| 3 выхода (сухой контакт): | 24 В, 1 A (выход на оборудование передачи сигнала пожарной тревоги, выход передачи сигнала неисправности или иные функции) | |
| 1 программируемый контролируемый выход 500 мA: | линия оповещения или иные функции | |
| Ethernet, USB и RS-232: | для интеграции, программирования и обслуживания | |
| 1 выход 24 В: | для питания внешних устройств, макс. – 500 мА | |
| 2 выхода 24 В: | для питания внешних устройств, максимально – 4 А на каждый выход | |
| Интеграция с системами автоматизации и диспетчеризации зданий: | через LON или OPC | |
| Количество приемно-контрольных приборов в сетевой конфигурации: | до 32 шт. | |
| Количество портов линии связи протокола INFO: | 1 порт | |
| Количество слотов для установки плат: | до 9 | |
| Плата адресных шлейфов (Тип 1): | входит в базовую комплектацию | |
| Две аккумуляторные батареи: | 40 Ач | |
| Масса без аккумуляторов: | 11 кг | |
| Напряжение питания: | 230 В | |
| Максимальная потребляемая мощность: | 160 ВА |
214 адресных устройств в шлейфе:;максимально 159 извещателей/159 адресных модулей
Количество адресов на панель:; максимально 1712 адресов
2 контролируемых входа:; неисправность оборудования, передача сигнала пожарной тревоги или иные функции
3 выхода (сухой контакт):; 24 В, 1 A (выход на оборудование передачи сигнала пожарной тревоги, выход передачи сигнала неисправности или иные функции)
1 программируемый контролируемый выход 500 мA:; линия оповещения или иные функции
Ethernet, USB и RS-232:; для интеграции, программирования и обслуживания
1 выход 24 В:; для питания внешних устройств, макс. – 500 мА
2 выхода 24 В:; для питания внешних устройств, максимально – 4 А на каждый выход
Интеграция с системами автоматизации и диспетчеризации зданий:; через LON или OPC
Количество приемно-контрольных приборов в сетевой конфигурации:; до 32 шт.
Количество портов линии связи протокола INFO:; 1 порт
Количество слотов для установки плат:; до 9
Плата адресных шлейфов (Тип 1):;входит в базовую комплектацию;
Две аккумуляторные батареи:; 40 Ач
Масса без аккумуляторов:; 11 кг
Напряжение питания:; 230 В
Максимальная потребляемая мощность:; 160 ВА
Панель индикации
PX-IP101
Панель позволяет наглядно отображать состояние пожарных зон.
Упрощает восприятие информации для дежурного персонала.
Упрощает восприятие информации для дежурного персонала.
| Количество индикаторов: | 200 шт. |
| Порты связи: | Вход InfoRS-485 или InfoRS-232, Выход InfoRS-485 |
| Напряжение питания: | 19-30 В |
| Ток в режиме ожидания: | 50 мА |
| Ток при включенном аварийном сигнале: | 72 мА |
| Степень защиты: | IP30 |
| Температурный режим работы: | +5 °С ... +40 °C |
| Относительная влажность: | до 95% |
| Габариты (ШxВxГ): | 328 x 417 x 79 мм |
| Масса: | 5 кг |
Количество индикаторов:;200 шт.
Порты связи:; Вход InfoRS-485 или InfoRS-232, Выход InfoRS-485
Напряжение питания:; 19-30 В
Ток в режиме ожидания:; 50 мА
Ток при включенном аварийном сигнале:; 72 мА
Степень защиты:; IP30
Температурный режим работы:; +5 °С ... +40 °C
Относительная влажность:; до 95%
Габариты (ШxВxГ):; 328 x 417 x 79 мм
Масса:; 5 кг
Повторитель протокола info
PX-PR301
Дублирует линию связи протокола INFO. Не более четырех устройств к одному ППК, включая повторитель сигнала в виде модуля в слоты для плат ППК.
| Количество устройств на панель: | до 4 шт. |
| Напряжение питания: | 19-30 В |
| Ток в режиме ожидания: | 50 мА |
| Степень защиты: | IP30 |
| Температурный режим работы: | +5 °C ... +40 °C |
| Относительная влажность: | до 95% |
| Габариты (ШxВxГ): | 200 x 200 x 80 мм |
| Масса: | 2,1 кг |
Количество устройств на панель:;до 4 шт.
Напряжение питания:; 19-30 В
Ток в режиме ожидания:; 50 мА
Степень защиты:; IP30
Температурный режим работы:; +5 °C ... +40 °C
Относительная влажность:; до 95%
Габариты (ШxВxГ):; 200 x 200 x 80 мм
Масса:; 2,1 кг
выносная панель управления
PX-СР201
Панель дублирует информацию экрана приёмно-контрольного прибора. Имеет кнопки управления для навигации между тревожными сообщениями, сброса тревог и отключения оповещения. Не обладает полным функционалом управления системой.
| Порты связи: | Вход InfoRS-485 или InfoRS-232, Выход InfoRS-485 |
| Напряжение питания: | 19-30 В |
| Ток в режиме ожидания: | 40 мА |
| Ток при включённом аварийном сигнале: | 75 мА |
| Степень защиты: | IP30 |
| Температурный режим работы: | +5 °C ... +40 °C |
| Относительная влажность: | до 95% |
| Габариты (ШxВxГ): | 379 x 231 x 54 мм |
| Масса: | 2,3 кг |
Порты связи:; Вход InfoRS-485 или InfoRS-232, Выход InfoRS-485
Напряжение питания:; 19-30 В
Ток в режиме ожидания:; 40 мА
Ток при включённом аварийном сигнале:; 75 мА
Степень защиты:; IP30
Температурный режим работы:; +5 °C ... +40 °C
Относительная влажность:; до 95%
Габариты (ШxВxГ):; 379 x 231 x 54 мм
Масса:; 2,3 кг
Модуль контроля 2-х канальный
MC220E-33
Модуль занимает один адрес в шлейфе SLC. Модуль предназначен для контроля двух сигнальных входов типа «сухой контакт». которые являются внешними по отношению к системе пожарной сигнализации. Возможные применения включают в себя контроль автоматических систем пожаротушения, клапанов противодымной защиты, пожарных дверей. Функции, активируемые входами, можно выбрать с помощью программы конфигурации. Модуль работает под управлением семейства панелей ESMI и иным оборудованием, поддерживающим аналогичный протокол и совместимое с текущим кодом производителя, далее панелей. Модуль имеет встроенный изолятор короткого замыкания.
| Сигнальные входы | Количество контролируемых входов | 2 или 1, выбирается при помощи программатора АПС200АР |
| Напряжение в входах, В | не более 3 | |
| Изолятор: | электропитание | от панели по интерфейсу 200АР |
| Количество адресов в протоколе | ||
| Питание от внешнего источника: | 24 В | |
| Количество неадресных шлейфов: | 1 шт. | |
| Максимальное количество устройств в шлейфе: | 32 шт. (если другие параметры не превышены) | |
| Выходное напряжение (неадресный шлейф): | 12-28,5 В, при питании от адресной петли: 18-28,5 В | |
| Количество занимаемых адресов: | 1 адрес | |
| Сигнал неисправности: | передача сигнала внешнего источника питания | |
| Степень защиты: | IP30 (IP50 с M200E-SMB) |
Сигнальные входы; Количество контролируемых входов ;2 или 1, выбирается при помощи программатора АПС200АР
; Напряжение в входах, В ;не более 3
Изолятор:; электропитание; от панели по интерфейсу 200АР
;Количество адресов в протоколе;
Питание от внешнего источника:; 24 В;
Количество неадресных шлейфов:; 1 шт.;
Максимальное количество устройств в шлейфе:; 32 шт. (если другие параметры не превышены);
Выходное напряжение (неадресный шлейф):; 12-28,5 В, при питании от адресной петли: 18-28,5 В;
Количество занимаемых адресов:; 1 адрес;
Сигнал неисправности:; передача сигнала внешнего источника питания;
Степень защиты:; IP30 (IP50 с M200E-SMB);
Модуль управления
MC202E-33
Модуль предназначен для управления двумя реле с выходами типа «сухой контакт» в системе пожарной сигнализации. К таким средствам относятся устройства оповещения, системы пожаротушения, пожарные двери и другие устройства, препятствующие распространению пожара. Модуль работает под управлением семейства панелей ESMI и иным оборудованием, поддерживающим аналогичный протокол и совместимое с текущим кодом производителя, далее панелей. Модуль имеет встроенный изолятор короткого замыкания в интерфейсе 200АР.
| Питание от внешнего источника: | 24 В |
| Количество неадресных шлейфов: | 1 шт. с искробезопасными извещателями |
| Количество занимаемых адресов: | 1 адрес |
| Сигнал неисправности: | передача сигнала внешнего источника питания |
| Степень защиты: | IP30 (IP50 с M200E-SMB) |
| Требуется Барьер искрозащиты |
Питание от внешнего источника:; 24 В
Количество неадресных шлейфов:; 1 шт. с искробезопасными извещателями
Количество занимаемых адресов:; 1 адрес
Сигнал неисправности:; передача сигнала внешнего источника питания
Степень защиты:; IP30 (IP50 с M200E-SMB)
;Требуется Барьер искрозащиты
Извещатель пожарный дымовой оптико-электронный адресно-аналоговый
C22051E-33 (ИП212-200АР)
Извещатель применяется в системах пожарной сигнализации и предназначен для обнаружения возгораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений, путём регистрации отражённого от частиц дыма оптического излучения и выдачи соответствующего уровня задымлённости дымовой камеры. Извещатель работает под управлением семейства панелей ESMI и иным оборудованием, поддерживающим аналогичный протокол и совместимое с текущим кодом производителя, далее панелей. Извещатель C22051E не имеет встроенного изолятора короткого замыкания.
| Чувствительность извещателя, дБ/м | настраиваемая: от 0,05 до 0,2 |
| Площадь, контролируемая одним извещателем, м2 | 176,6 (при высоте до 15 м), круг радиусом 7,5 м |
| Электропитание | от панели по интерфейсу 200АР |
| Напряжение интерфейса, В | от 12 до 27 |
| Потребляемый ток в дежурном режиме | 0,3 мА |
| Ток при индикации состояния «Пожар» | 3,8 мА (постоянно горит красный индикатор) |
| Цвет корпуса | кремово-белый (RAL 9001) |
| Масса с базой BC501AP, грамм | 140 (база 25) |
| Габариты с базой BC501AP, мм | диаметр - не более 107, высота - не более 50 |
| Степень защиты оболочкой | IP41 |
| Диапазон рабочих температур, °С | от минус 40 до +65 |
| Допустимая относительная влажность | до 93% при +40 °С |
| Температура транспортировки и хранения, °С | от минус 50 до +50 |
| Средний срок службы | не менее 10 лет |
| Дополнительный функционал: Самотестирование, Автокомпенсация запыленности, сообщение «Предтревога», Возможность подключения ВУОС, Защита от несанкционированного снятия | |
| *База извещателя BC501AP поставляется отдельно. |
Чувствительность извещателя, дБ/м ; настраиваемая: от 0,05 до 0,2
Площадь, контролируемая одним извещателем, м2 ; 176,6 (при высоте до 15 м), круг радиусом 7,5 м
Электропитание ; от панели по интерфейсу 200АР
Напряжение интерфейса, В ; от 12 до 27
Потребляемый ток в дежурном режиме ; 0,3 мА
Ток при индикации состояния «Пожар» ;3,8 мА (постоянно горит красный индикатор)
Цвет корпуса ;кремово-белый (RAL 9001)
Масса с базой BC501AP, грамм ;140 (база 25)
Габариты с базой BC501AP, мм ;диаметр - не более 107, высота - не более 50
Степень защиты оболочкой ;IP41
Диапазон рабочих температур, °С ;от минус 40 до +65
Допустимая относительная влажность ;до 93% при +40 °С
Температура транспортировки и хранения, °С ;от минус 50 до +50
Средний срок службы ;не менее 10 лет
Дополнительный функционал: Самотестирование, Автокомпенсация запыленности, сообщение «Предтревога», Возможность подключения ВУОС, Защита от несанкционированного снятия
*База извещателя BC501AP поставляется отдельно.
извещатель пожарный дымовой оптико-электронный адресно-аналоговый
C22051Eи-33 (ИП212-200АРи)
Извещатель применяется в системах пожарной сигнализации и предназначен для обнаружения возгораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений, путём регистрации отражённого от частиц дыма оптического излучения и выдачи соответствующего уровня задымлённости дымовой камеры. Извещатель работает под управлением семейства панелей ESMI и иным оборудованием, поддерживающим аналогичный протокол и совместимое с текущим кодом производителя, далее панелей. Извещатель C22051Eи имеет встроенный изолятор короткого замыкания в интерфейсе 200АР.
| Чувствительность извещателя, дБ/м | настраиваемая: от 0,05 до 0,2 |
| Площадь, контролируемая одним извещателем, м2 | 176,6 (при высоте до 15 м), круг радиусом 7,5 м |
| Электропитание | от панели по интерфейсу 200АР |
| Напряжение интерфейса, В | от 12 до 27 |
| Потребляемый ток в дежурном режиме | 0,3 мА |
| Ток при индикации состояния «Пожар» | 3,8 мА (постоянно горит красный индикатор) |
| Изолятор короткого замыкания (только для извещателя C22051Eи) | есть |
| Активное сопротивление изолятора КЗ (только для извещателя C22051Eи) | 0,1 Ом |
| Цвет корпуса | кремово-белый (RAL 9001) |
| Масса с базой BC501AP, грамм | 140 (база 25) |
| Габариты с базой BC501AP, мм | диаметр - не более 107, высота - не более 50 |
| Степень защиты оболочкой | IP41 |
| Диапазон рабочих температур, °С | от минус 40 до +65 |
| Допустимая относительная влажность | до 93% при +40 °С |
| Температура транспортировки и хранения, °С | от минус 50 до +50 |
| Средний срок службы | не менее 10 лет |
| Дополнительный функционал: Самотестирование, Автокомпенсация запыленности, сообщение «Предтревога», Возможность подключения ВУОС, Защита от несанкционированного снятия |
Чувствительность извещателя, дБ/м ; настраиваемая: от 0,05 до 0,2
Площадь, контролируемая одним извещателем, м2 ; 176,6 (при высоте до 15 м), круг радиусом 7,5 м
Электропитание ; от панели по интерфейсу 200АР
Напряжение интерфейса, В ; от 12 до 27
Потребляемый ток в дежурном режиме ; 0,3 мА
Ток при индикации состояния «Пожар» ;3,8 мА (постоянно горит красный индикатор)
Изолятор короткого замыкания (только для извещателя C22051Eи) ; есть
Активное сопротивление изолятора КЗ (только для извещателя C22051Eи) ;0,1 Ом
Цвет корпуса ;кремово-белый (RAL 9001)
Масса с базой BC501AP, грамм ;140 (база 25)
Габариты с базой BC501AP, мм ;диаметр - не более 107, высота - не более 50
Степень защиты оболочкой ;IP41
Диапазон рабочих температур, °С ;от минус 40 до +65
Допустимая относительная влажность ;до 93% при +40 °С
Температура транспортировки и хранения, °С ;от минус 50 до +50
Средний срок службы ;не менее 10 лет
Дополнительный функционал: Самотестирование, Автокомпенсация запыленности, сообщение «Предтревога», Возможность подключения ВУОС, Защита от несанкционированного снятия
Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый
С52051RЕ-33 (ИП101-200АР-А1R)
Извещатель применяется в системах пожарной сигнализации и предназначен для охраны объектов от пожаров путём контроля скорости нарастания температуры, превышения порогового значения. Извещатель работает под управлением ППК линейки Phoenix NET, иным ППКП, поддерживающим аналогичный протокол и совместимом с текущим кодом производителя, далее прибором. Извещатель C52051RE не имеет встроенного изолятора короткого замыкания.
| Температура срабатывания, °С | настраиваемая: от +54 до +65 |
| Площадь, контролируемая одним извещателем, м2 | 88,2 (круг радиусом 5,3м) |
| Электропитание | от адресного шлейфа |
| Напряжение интерфейса, В | от 12 до 27 |
| Потребляемый ток в дежурном режиме | 0,3 мА |
| Ток при индикации состояния «Пожар» | 3,8 мА (постоянно горит красный индикатор) |
| Цвет корпуса | кремово-белый (RAL 9001) |
| Масса с базой BC501AP, грамм | 140 (база 25) |
| Габариты с базой BC501AP, мм | диаметр - не более 107, высота - не более 50 |
| Степень защиты оболочкой | IP20 |
| Диапазон рабочих температур, °С | от минус 40 до +60 |
| Допустимая относительная влажность | до 93% при +40 °С |
| Температура транспортировки и хранения, °С | от минус 50 до +50 |
| Средний срок службы | не менее 10 лет |
| Дополнительный функционал: Самотестирование, Возможность подключения ВУОС, Защита от несанкционированного снятия |
Температура срабатывания, °С ; настраиваемая: от +54 до +65
Площадь, контролируемая одним извещателем, м2 ; 88,2 (круг радиусом 5,3м)
Электропитание ; от адресного шлейфа
Напряжение интерфейса, В ; от 12 до 27
Потребляемый ток в дежурном режиме ; 0,3 мА
Ток при индикации состояния «Пожар» ;3,8 мА (постоянно горит красный индикатор)
Цвет корпуса ;кремово-белый (RAL 9001)
Масса с базой BC501AP, грамм ;140 (база 25)
Габариты с базой BC501AP, мм ;диаметр - не более 107, высота - не более 50
Степень защиты оболочкой ;IP20
Диапазон рабочих температур, °С ;от минус 40 до +60
Допустимая относительная влажность ;до 93% при +40 °С
Температура транспортировки и хранения, °С ;от минус 50 до +50
Средний срок службы ;не менее 10 лет
Дополнительный функционал: Самотестирование, Возможность подключения ВУОС, Защита от несанкционированного снятия
Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый
С52051RЕи-33 (ИП101-200АРи-А1R)
Извещатель применяется в системах пожарной сигнализации и предназначен для охраны объектов от пожаров путём контроля скорости нарастания температуры, превышения порогового значения. Извещатель работает под управлением ППК линейки Phoenix NET, иным ППКП, поддерживающим аналогичный протокол и совместимом с текущим кодом производителя, далее прибором. Извещатель C52051REи имеет встроенный изолятор короткого замыкания в интерфейсе 200АР.
| Температура срабатывания, °С | настраиваемая: от +54 до +65 |
| Площадь, контролируемая одним извещателем, м2 | 88,2 (круг радиусом 5,3м) |
| Электропитание | от адресного шлейфа |
| Напряжение интерфейса, В | от 12 до 27 |
| Потребляемый ток в дежурном режиме | 0,3 мА |
| Ток при индикации состояния «Пожар» | 3,8 мА (постоянно горит красный индикатор) |
| Изолятор короткого замыкания (только для извещателя C52051REи) | есть |
| Активное сопротивление изолятора КЗ (только для извещателя C52051REи) | 0,1 Ом |
| Цвет корпуса | кремово-белый (RAL 9001) |
| Масса с базой BC501AP, грамм | 140 (база 25) |
| Габариты с базой BC501AP, мм | диаметр - не более 107, высота - не более 50 |
| Степень защиты оболочкой | IP20 |
| Диапазон рабочих температур, °С | от минус 40 до +60 |
| Допустимая относительная влажность | до 93% при +40 °С |
| Температура транспортировки и хранения, °С | от минус 50 до +50 |
| Средний срок службы | не менее 10 лет |
| Дополнительный функционал: Самотестирование, Возможность подключения ВУОС, Защита от несанкционированного снятия |
Температура срабатывания, °С ; настраиваемая: от +54 до +65
Площадь, контролируемая одним извещателем, м2 ; 88,2 (круг радиусом 5,3м)
Электропитание ; от адресного шлейфа
Напряжение интерфейса, В ; от 12 до 27
Потребляемый ток в дежурном режиме ; 0,3 мА
Ток при индикации состояния «Пожар» ;3,8 мА (постоянно горит красный индикатор)
Изолятор короткого замыкания (только для извещателя C52051REи) ;есть
Активное сопротивление изолятора КЗ (только для извещателя C52051REи) ;0,1 Ом
Цвет корпуса ;кремово-белый (RAL 9001)
Масса с базой BC501AP, грамм ;140 (база 25)
Габариты с базой BC501AP, мм ;диаметр - не более 107, высота - не более 50
Степень защиты оболочкой ;IP20
Диапазон рабочих температур, °С ;от минус 40 до +60
Допустимая относительная влажность ;до 93% при +40 °С
Температура транспортировки и хранения, °С ;от минус 50 до +50
Средний срок службы ;не менее 10 лет
Дополнительный функционал: Самотестирование, Возможность подключения ВУОС, Защита от несанкционированного снятия
базовое основание дымовых
пожарных извещателей
BС501AP
База извещателя BС501AP, для всех точечных извещателей, подключение ВУОС, подключение проводов сечением до 2,5 мм², функция защиты от несанкционированного извлечения. База извещателя применяется для крепления дымовых извещателей: C22051E-33 (ИП212-200АР), C22051Eи-33 (ИП212-200АРи) и тепловых извещателей:
C52051RE-33 (ИП101-200АР), C52051REи-33 (ИП101-200АРи)
C52051RE-33 (ИП101-200АР), C52051REи-33 (ИП101-200АРи)
| Диапазон температур, °С | от минус 40 до +60 |
| Относительная влажность воздуха | до 93% при +40 °С |
| Температура транспортировки и хранения, °С | от минус 50 до +50 |
| Цвет корпуса | кремово-белый (RAL 9001) |
| Масса, грамм | база 25 |
| Габариты, мм | диаметр - не более 107, высота - не более 16 |
Диапазон температур, °С ; от минус 40 до +60
Относительная влажность воздуха ; до 93% при +40 °С
Температура транспортировки и хранения, °С ; от минус 50 до +50
Цвет корпуса ; кремово-белый (RAL 9001)
Масса, грамм ; база 25
Габариты, мм ;диаметр - не более 107, высота - не более 16
извещатель пожарный ручной адресный
MC5A-R-33 (ИП513-200АР)
Извещатель применяется в системах пожарной сигнализации и предназначен для ручного формирования сигнала пожарной тревоги. Извещатель работает под управлением семейства панелей ESMI и иным оборудованием, поддерживающим аналогичный протокол и совместимое с текущим кодом производителя, далее панелей.
| Интерфейс 200АР | Электропитание | от панелей по интерфейсу 200АР |
| Напряжение интерфейса, В | от 12 до 27 | |
| Потребляемый ток в дежурном режиме | 0,3 мА | |
| Ток при индикации состояния «Пожар» | 3,8 мА (постоянно горит красный индикатор) | |
| Изолятор короткого замыкания | есть | |
| Активное сопротивление изолятора КЗ | 0,1 Ом | |
| Корпус | Цвет корпуса | красный |
| Масса, грамм | 110 | |
| Габариты (ШхВхГ), мм | 108х100х27 | |
| Степень защиты оболочкой | В зависимости от ввода кабеля | IP31 или IP41 |
| В защитном кожухе ST-ER100SM | IP54 | |
| В боксе ГБ | IP65 | |
| Диапазон рабочих температур, °С | от минус 40 до +60 | |
| Допустимая относительная влажность | до 93% при +40 °С | |
| Температура транспортировки и хранения, °С | от минус 50 до +50 | |
| Средний срок службы | не менее 10 лет |
Интерфейс 200АР; Электропитание ; от панелей по интерфейсу 200АР
;Напряжение интерфейса, В ; от 12 до 27
;Потребляемый ток в дежурном режиме ;0,3 мА
;Ток при индикации состояния «Пожар» ; 3,8 мА (постоянно горит красный индикатор)
; Изолятор короткого замыкания ;есть
; Активное сопротивление изолятора КЗ ; 0,1 Ом
Корпус; Цвет корпуса ; красный
; Масса, грамм ; 110
; Габариты (ШхВхГ), мм ; 108х100х27
Степень защиты оболочкой ; В зависимости от ввода кабеля ; IP31 или IP41
; В защитном кожухе ST-ER100SM ;IP54
; В боксе ГБ ;IP65
Диапазон рабочих температур, °С ; от минус 40 до +60
Допустимая относительная влажность ; до 93% при +40 °С
Температура транспортировки и хранения, °С ; от минус 50 до +50
Средний срок службы ; не менее 10 лет
устройство дистанционного управления адресное
MC5A-Y-33
Устройство применяется в системах пожарной сигнализации и предназначен для формирования сигнала управления.Извещатель работает под управлением семейства панелей ESMI и иным оборудованием, поддерживающим аналогичный протокол и совместимое с текущим кодом производителя, далее панелей. Два исполнения: - исп.01 «ДЫМОУДАЛЕНИЕ»; - исп.02 «ПУСК ПОЖАРОТУШЕНИЯ»
| Интерфейс 200АР | Электропитание | от ППКП по интерфейсу 200АР |
| Напряжение интерфейса, В | от 12 до 27 | |
| Потребляемый ток в дежурном режиме | 0,3 мА | |
| Ток при индикации состояния «Пожар» | 3,8 мА (постоянно горит красный индикатор) | |
| Изолятор короткого замыкания | есть | |
| Активное сопротивление изолятора КЗ | 0,1 Ом | |
| Корпус | Цвет корпуса | желтый |
| Масса, грамм | 110 | |
| Габариты (ШхВхГ), мм | 108х100х27 | |
| Степень защиты оболочкой | В зависимости от ввода кабеля | IP31 или IP41 |
| В защитном кожухе ST-ER100SM | IP54 | |
| В боксе ГБ | IP65 | |
| Диапазон рабочих температур, °С | от минус 40 до +60 | |
| Допустимая относительная влажность | до 93% при +40 °С | |
| Температура транспортировки и хранения, °С | от минус 50 до +50 | |
| Средний срок службы | не менее 10 лет |
Интерфейс 200АР; Электропитание ; от ППКП по интерфейсу 200АР
;Напряжение интерфейса, В ; от 12 до 27
;Потребляемый ток в дежурном режиме ;0,3 мА
;Ток при индикации состояния «Пожар» ; 3,8 мА (постоянно горит красный индикатор)
; Изолятор короткого замыкания ;есть
; Активное сопротивление изолятора КЗ ; 0,1 Ом
Корпус; Цвет корпуса ; желтый
; Масса, грамм ; 110
; Габариты (ШхВхГ), мм ; 108х100х27
Степень защиты оболочкой ; В зависимости от ввода кабеля ; IP31 или IP41
; В защитном кожухе ST-ER100SM ;IP54
; В боксе ГБ ;IP65
Диапазон рабочих температур, °С ; от минус 40 до +60
Допустимая относительная влажность ; до 93% при +40 °С
Температура транспортировки и хранения, °С ; от минус 50 до +50
Средний срок службы ; не менее 10 лет
извещатель пожарный ручной адресный
ГБ-MC5A-R-33 (ИП513-200АР)
Извещатель применяется в системах пожарной сигнализации и предназначен для ручного формирования сигнала пожарной тревоги. Извещатель работает под управлением семейства панелей ESMI и иным оборудованием, поддерживающим аналогичный протокол и совместимое с текущим кодом производителя, далее панелей.
| Электропитание | от ППКП по интерфейсу 200АР |
| Напряжение интерфейса, В | от 12 до 27 |
| Потребляемый ток в дежурном режиме | 0,3 мА |
| Ток при индикации состояния «Пожар» | 3,8 мА (постоянно горит красный индикатор) |
| Изолятор короткого замыкания | есть |
| Активное сопротивление изолятора КЗ | 0,1 Ом |
| Цвет корпуса | красный |
| Масса, грамм | 550 |
| Габариты (ШхВхГ), мм | 120х160х92 |
| Степень защиты оболочкой | IP65 |
| Диапазон рабочих температур, °С | от минус 40 до +60 |
| Допустимая относительная влажность | до 93% при +40 °С |
| Температура транспортировки и хранения, °С | от минус 50 до +50 |
| Средний срок службы | не менее 10 лет |
Электропитание ; от ППКП по интерфейсу 200АР
Напряжение интерфейса, В ; от 12 до 27
Потребляемый ток в дежурном режиме ; 0,3 мА
Ток при индикации состояния «Пожар» ; 3,8 мА (постоянно горит красный индикатор)
Изолятор короткого замыкания ; есть
Активное сопротивление изолятора КЗ ; 0,1 Ом
Цвет корпуса ; красный
Масса, грамм ;550
Габариты (ШхВхГ), мм ;120х160х92
Степень защиты оболочкой ;IP65
Диапазон рабочих температур, °С ;от минус 40 до +60
Допустимая относительная влажность ; до 93% при +40 °С
Температура транспортировки и хранения, °С ; от минус 50 до +50
Средний срок службы ; не менее 10 лет
устройство дистанционного управления адресное
ГБ-MC5A-Y-33
Устройство применяется в системах пожарной сигнализации и предназначен для формирования сигнала управления. Извещатель работает под управлением семейства панелей ESMI и иным оборудованием, поддерживающим аналогичный протокол и совместимое с текущим кодом производителя, далее панелей. Два исполнения: - исп.01 «ДЫМОУДАЛЕНИЕ»,- исп.02 «ПУСК ПОЖАРОТУШЕНИЯ»
| Электропитание | от ППКП по интерфейсу 200АР |
| Напряжение интерфейса, В | от 12 до 27 |
| Потребляемый ток в дежурном режиме | 0,3 мА |
| Ток при индикации состояния «Пожар» | 3,8 мА (постоянно горит красный индикатор) |
| Изолятор короткого замыкания | есть |
| Активное сопротивление изолятора КЗ | 0,1 Ом |
| Цвет корпуса | желтый |
| Масса, грамм | 550 |
| Габариты (ШхВхГ), мм | 120х160х92 |
| Степень защиты оболочкой | IP65 |
| Диапазон рабочих температур, °С | от минус 40 до +60 |
| Допустимая относительная влажность | до 93% при +40 °С |
| Температура транспортировки и хранения, °С | от минус 50 до +50 |
| Средний срок службы | не менее 10 лет |
Электропитание ; от ППКП по интерфейсу 200АР
Напряжение интерфейса, В ; от 12 до 27
Потребляемый ток в дежурном режиме ; 0,3 мА
Ток при индикации состояния «Пожар» ; 3,8 мА (постоянно горит красный индикатор)
Изолятор короткого замыкания ; есть
Активное сопротивление изолятора КЗ ; 0,1 Ом
Цвет корпуса ; желтый
Масса, грамм ;550
Габариты (ШхВхГ), мм ;120х160х92
Степень защиты оболочкой ;IP65
Диапазон рабочих температур, °С ;от минус 40 до +60
Допустимая относительная влажность ; до 93% при +40 °С
Температура транспортировки и хранения, °С ; от минус 50 до +50
Средний срок службы ; не менее 10 лет
оповещатель пожарный
светозвуковой адресный
ОС200СЗ-33
Оповещатель предназначен для оповещения людей о пожаре и путях эвакуации посредством подачи комбинации светового и звукового сигналов. Оповещать работает под управлением семейства панелей ESMI и иным оборудованием, поддерживающим аналогичный протокол и совместимое с текущим кодом производителя, далее панелей. Оповещатель имеет встроенный изолятор короткого замыкания в интерфейсе 200АР.
| Свет | Контрастное восприятие светового оповещения на фоне внешней засветки, не менее | 500 Лк |
| Частота мигания | 1 Гц | |
| Угол обзора восприятия светового оповещения | 180 градусов | |
| Звук | Уровень звукового давления, не менее | на расстоянии 1 м – 90 дБ |
| Частота излучателя | 3800 Гц ±15% | |
| Интерфейс 200АР | Электропитание | от панели по интерфейсу 200АР |
| Количество адресов в протоколе | 1 | |
| Напряжение интерфейса, В | от 12 до 27 | |
| Потребляемый ток в дежурном режиме | 0,3 мА | |
| Ток при индикации состояния Включен | 1,0 мА – в режиме только свет 3,0 мА – в режиме только звук 4,0 мА – в комбинированном режиме | |
| Изолятор короткого замыкания | есть | |
| Активное сопротивление изолятора КЗ | 0,1 Ом | |
| Корпус | Цвет корпуса | красный |
| Масса, грамм | 100 | |
| Габариты (диаметр х высота), мм | 90 х 27 | |
| Степень защиты оболочкой | IP41 | |
| Крепление | на саморезы | |
| Диапазон рабочих температур, °С | от минус 40 до +60 | |
| Допустимая относительная влажность | до 93% при +40 °С | |
| Температура транспортировки и хранения, °С | от минус 50 до +50 | |
| Средний срок службы | не менее 10 лет | |
| Датчик вскрытия корпуса | нет |
Свет; Контрастное восприятие светового оповещения на фоне внешней засветки, не менее; 500 Лк
;Частота мигания ; 1 Гц
; Угол обзора восприятия светового оповещения ;180 градусов
Звук ; Уровень звукового давления, не менее ; на расстоянии 1 м – 90 дБ
; Частота излучателя ; 3800 Гц ±15%
Интерфейс 200АР ; Электропитание ; от панели по интерфейсу 200АР
; Количество адресов в протоколе ;1
; Напряжение интерфейса, В ;от 12 до 27
; Потребляемый ток в дежурном режиме ; 0,3 мА
;Ток при индикации состояния Включен ; 1,0 мА – в режиме только свет 3,0 мА – в режиме только звук 4,0 мА – в комбинированном режиме
; Изолятор короткого замыкания ; есть
; Активное сопротивление изолятора КЗ ; 0,1 Ом
Корпус ; Цвет корпуса ; красный
; Масса, грамм ; 100
; Габариты (диаметр х высота), мм ; 90 х 27
; Степень защиты оболочкой ; IP41
; Крепление ; на саморезы
Диапазон рабочих температур, °С ; от минус 40 до +60
Допустимая относительная влажность ; до 93% при +40 °С
Температура транспортировки и хранения, °С ; от минус 50 до +50
Средний срок службы ; не менее 10 лет
Датчик вскрытия корпуса ; нет
оповещатель пожарный светозвуковой адресный
OC200C3_IP-33
Адресный уличный комбинированный оптико-акустический оповещатель. Независимое управление каналами (свет/звук), прозрачный рассеиватель, двухцветный светодиодный индикатор состояний, адресация задается с помощью программатора АПС200АР, питание от шлейфа SLC, частота вспышки 1 Гц, звуковое давление 95 дБ, встроенный изолятор КЗ, степень защиты IP65, занимает 1 адрес. Диапазон рабочих напряжений 12...27 VDC. Диапазон рабочих температур -40...+60 °С. Габаритные размеры: 124х102 мм.
Оповещатель герметичный предназначен для оповещения людей о пожаре и путях эвакуации посредством подачи комбинации светового и звукового сигналов. Оповещать работает под управлением семейства панелей ESMI и иным оборудованием, поддерживающим аналогичный протокол и совместимое с текущим кодом производителя, далее панелей. Оповещатель имеет встроенный изолятор короткого замыкания в интерфейсе 200АР.
Оповещатель герметичный предназначен для оповещения людей о пожаре и путях эвакуации посредством подачи комбинации светового и звукового сигналов. Оповещать работает под управлением семейства панелей ESMI и иным оборудованием, поддерживающим аналогичный протокол и совместимое с текущим кодом производителя, далее панелей. Оповещатель имеет встроенный изолятор короткого замыкания в интерфейсе 200АР.
| Свет | Контрастное восприятие светового оповещения на фоне внешней засветки, не менее | 500 Лк |
| Частота мигания | 1 Гц | |
| Звук | Уровень звукового давления, не менее | на расстоянии 1 м – 90 дБ |
| Частота излучателя | 3800 Гц ±15% | |
| Интерфейс 200АР | Электропитание | от панели по интерфейсу 200АР |
| Количество адресов в протоколе | 1 | |
| Напряжение интерфейса, В | от 12 до 27 | |
| Потребляемый ток в дежурном режиме | 0,3 мА | |
| Ток при индикации состояния Включен | 1,0 мА – в режиме только свет 3,0 мА – в режиме только звук 4,0 мА – в комбинированном режиме | |
| Изолятор короткого замыкания | есть | |
| Активное сопротивление изолятора КЗ | 0,1 Ом | |
| Корпус | Цвет корпуса | красный |
| Масса, грамм | 100 | |
| Габариты (диаметр х высота), мм | 90 х 27 | |
| Степень защиты оболочкой | IP41 | |
| Крепление | на саморезы | |
| Диапазон рабочих температур, °С | от минус 40 до +60 | |
| Допустимая относительная влажность | до 93% при +40 °С | |
| Температура транспортировки и хранения, °С | от минус 50 до +50 | |
| Средний срок службы | не менее 10 лет | |
| Датчик вскрытия корпуса | нет |
Свет; Контрастное восприятие светового оповещения на фоне внешней засветки, не менее ; 500 Лк
;Частота мигания ; 1 Гц
Звук ; Уровень звукового давления, не менее ; на расстоянии 1 м – 90 дБ
; Частота излучателя ; 3800 Гц ±15%
Интерфейс 200АР ; Электропитание ; от панели по интерфейсу 200АР
; Количество адресов в протоколе ;1
; Напряжение интерфейса, В ;от 12 до 27
; Потребляемый ток в дежурном режиме ; 0,3 мА
;Ток при индикации состояния Включен ; 1,0 мА – в режиме только свет 3,0 мА – в режиме только звук 4,0 мА – в комбинированном режиме
; Изолятор короткого замыкания ; есть
; Активное сопротивление изолятора КЗ ; 0,1 Ом
Корпус ; Цвет корпуса ; красный
; Масса, грамм ; 100
; Габариты (диаметр х высота), мм ; 90 х 27
; Степень защиты оболочкой ; IP41
; Крепление ; на саморезы
Диапазон рабочих температур, °С ; от минус 40 до +60
Допустимая относительная влажность ; до 93% при +40 °С
Температура транспортировки и хранения, °С ; от минус 50 до +50
Средний срок службы ; не менее 10 лет
Датчик вскрытия корпуса ; нет
автономный программатор 200AP
АПС200AP
Автономный программатор АПС 200АР предназначен для установки сетевых адресов, функциональных возможностей и чтения параметров адресных устройств:
| Габариты (без установленного извещателя) (ДхШхВ) | 200х110х50 мм | |
| Диапазон рабочих температур | от 0 до +55°C | |
| Масса | не более 0,3 кг | |
| АКБ | Время автономной работы, не менее | 8 часов |
| Время полной зарядки, не менее | 3 часов | |
| Тип | 18650 (Li-ion), 3400 мАч | |
| Тип разъема питания | USB Type-C | |
| Ток потребления при зарядке, не более | 1 А |
Габариты (без установленного извещателя) (ДхШхВ); 200х110х50 мм
Диапазон рабочих температур; от 0 до +55°C
Масса; не более 0,3 кг
АКБ ; Время автономной работы, не менее ; 8 часов
;Время полной зарядки, не менее ; 3 часов
;Тип ; 18650 (Li-ion), 3400 мАч
Тип разъема питания;; USB Type-C
Ток потребления при зарядке, не более;;1 А
| Протокол 200АР | Начиная с версии ПО | |
| C22051E(и)-33 | v.142 | |
| C52051RE(и)-33 | v.140 | |
| MС5A-R-33 | v.140 | |
| MС5A-Y-33 | v.140 | |
| MС5A-G-33 | v.140 | |
| МС220Е-33 | v.141 | |
| МС202Е-33 | v.140 | |
| МС242E-24-33 | v.100 | |
| МС242E-240-33 | v.100 | |
| ОС200СЗ-33 | v.140 | |
| ОС200Т-33 | v.140 | |
| C6500-33 | v.148 | |
<b>Протокол 200АР</b>; <b>Начиная с версии ПО;
C22051E(и)-33 ; v.142
C52051RE(и)-33 ; v.140
MС5A-R-33 ; v.140
MС5A-Y-33 ; v.140
MС5A-G-33 ; v.140
МС220Е-33 ; v.141
МС202Е-33 ; v.140
МС242E-24-33 ; v.100
МС242E-240-33 ; v.100
ОС200СЗ-33 ; v.140
ОС200Т-33 ; v.140
C6500-33 ; v.148
БАЗОВЫЙ ПАКЕТ
PHOENIX WS
Программное обеспечение для мониторинга и управления системой в режиме реального времени и своевременного оповещения оператора о тревогах или неисправностях.
| 1. | Предоставление информации на интерактивном графическом плане. |
| 2. | Регистрация и обработка возникающих в системе тревог. |
| 3. | Ранение информации о событиях в системе. |
| 4. | Разграничение полномочий ответственных лиц при принятии решений и доступе к информации. |
| 5. | Гибкая система отчётности с широким набором шаблонов |
| 6. | Запуск сценариев управления при возникновении события автоматически и с помощью элементов интерфейса. Привязка сценария как к общему событию, так и к событию, сгенерированному по инициативе пользователя. |
| 7. | Функционирование локальных рабочих мест после потери связи с сервером системы. |
1.;Предоставление информации на интерактивном графическом плане.
2.;Регистрация и обработка возникающих в системе тревог.
3.;Ранение информации о событиях в системе.
4.;Разграничение полномочий ответственных лиц при принятии решений и доступе к информации.
5.;Гибкая система отчётности с широким набором шаблонов
6.;Запуск сценариев управления при возникновении события автоматически и с помощью элементов интерфейса. Привязка сценария как к общему событию, так и к событию, сгенерированному по инициативе пользователя.
7.;Функционирование локальных рабочих мест после потери связи с сервером системы.
ПРОГРАММА КОНФИГУРАЦИИ
PHOENIX CONFIG
Программа конфигурации позволяет устанавливать параметры и функции панелей системы, параметры шлейфов, зон, режимы извещателей и функции модулей контроля и управления. Обеспечивает настройку взаимодействия между панелями и коммуникационными портами панелей.
Обратная связь
Оставьте свои данные и мы обязательно свяжемся с Вами
Нажимая на кнопку, вы даете согласие на обработку персональных данных
и соглашаетесь c политикой конфиденциальности
